Functions

泵保护阀的四大功效

1）自动回流控制：泵保护阀将最小流量通过旁路引回水箱，防止水泵过热；

2）高压减压：旁路内置特殊设计的节流组件，将泵出口的高压减低至水箱的低压，同时确保低噪音和将冲蚀破坏控制到最小；

3）止回功能：主阀瓣同时起到普通止回阀的作用，防止停泵时液体倒流；

4）流量感应：泵保护阀能自动感应主流量，从而确定主阀瓣的开度。

ARV SYSTEM

术语和定义

泵保护阀/自动再循环阀/自动控制回流阀

1、自动控制回流阀automaticrecirculationvalve

带有旁路的自动阀门，安装于泵的出口，通常为T形三通结构；主路为对流量敏感的止回阀，可以防止介质倒流；旁路为减压阀，可以提供保护泵安全运行的最小连续流量；主路和旁路之间可以实现自动切换。

2、最小连续流量minimumcontinuousflow

最小连续稳定流量或最小连续热控流量条件下泵的最小流量，一般由泵厂家给定。

3、主路压力降mainflowpressuredrop

主路流过泵的额定流量时，进出口的压力差值。

4、切换点switchpoint

恰好使旁路关闭时的主路流量值。

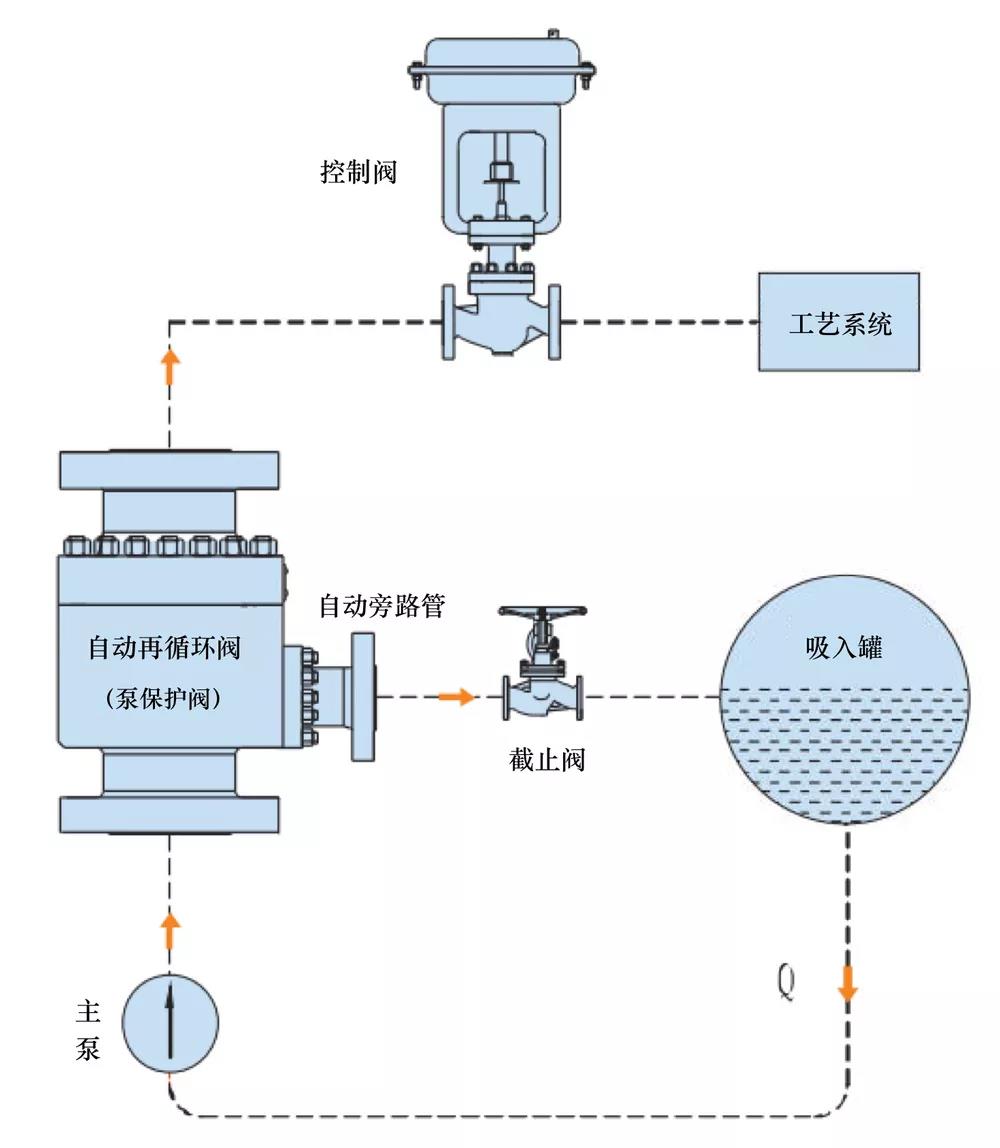

典型布局和流程图

阀集止回阀、流量感知、旁路控制阀、多级降压功能于一体，不需要动力源和控制系统，不需要电气接线，本质安全。占用空间小，将高速流体造成故障的可能性减至最小。

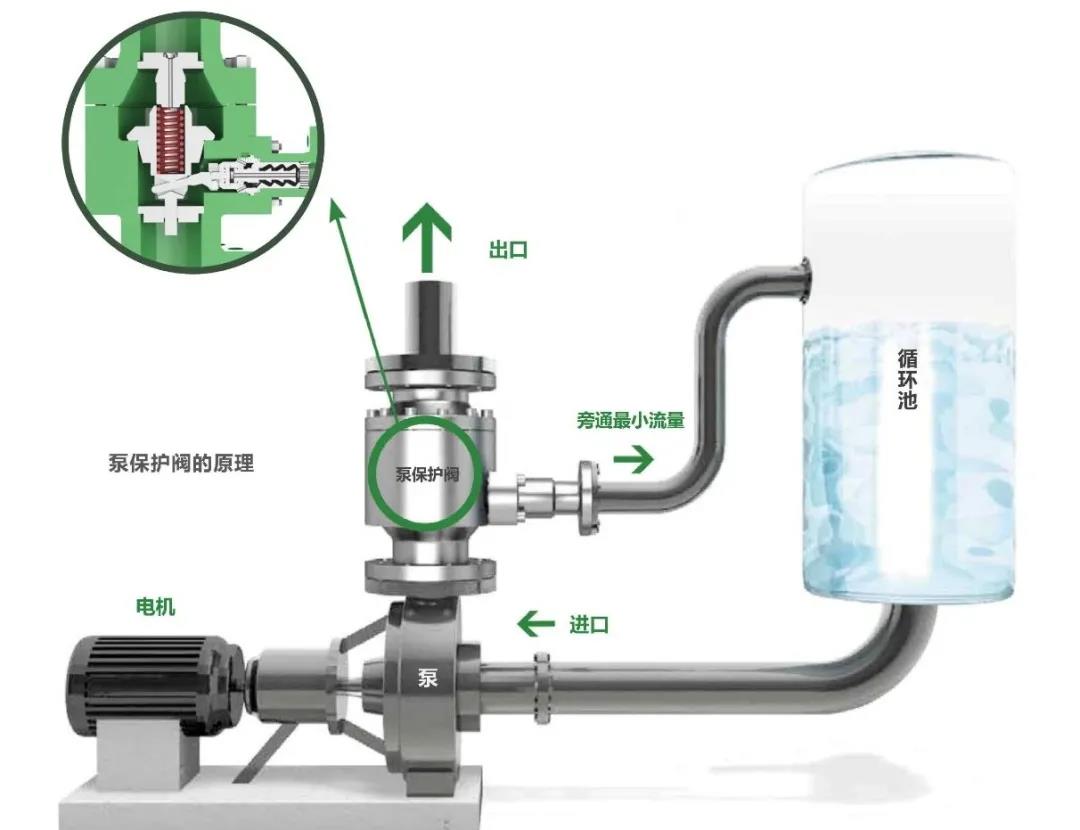

自动再循环系统示意图
