型号：D343H
通径：DN50-DN1200
压力范围：PN0.6~10.0MPa,150LB~1500LB
工作温度：-40°~700°
阀体材质：WCB CF8 CF8M F51
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮 气动 电动 液动

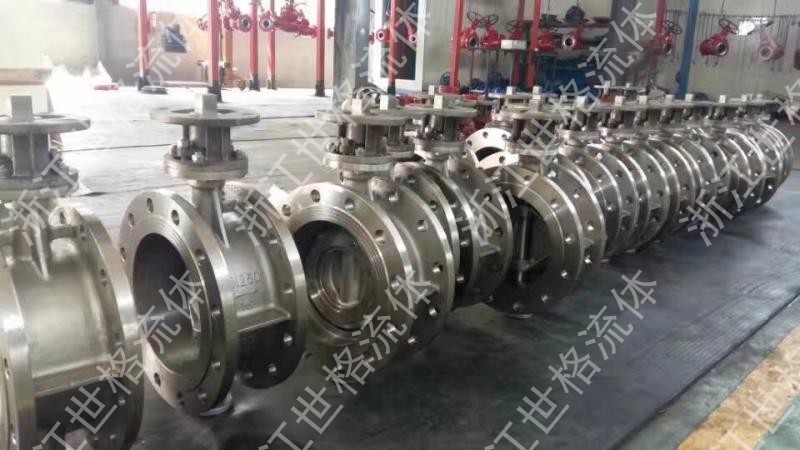

D343H法兰高压蝶阀产品概述：
法兰高压蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
D343H法兰高压蝶阀产品特点：
1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
D343H法兰高压蝶阀执行标准：
设计规范：GB/T 12238 API609
结构长度：GB/T 12221 API609 ASME B16.34
法兰连接：GB/T 9113 API609 ASME B16.10 ISO5752
试验与检验：GB/T 13927 API598
D343H法兰高压蝶阀性能参数：
|
工作压力(MPa)
|
0.6~10.0 (PN6-PN100)
|
|
口径(mm)
|
DN50-DN4000
|
|
适用温度(℃)
|
≤400℃
|
|
适用介质
|
水、油、气、醋酸类、硝酸类等其他介质
|
|
材料
|
阀体
|
WCB CF8 CF8 铬钼钢 低温钢 镍合金
|
|
蝶板
|
WCB CF8 CF8 铬钼钢 低温钢 镍合金
|
|
阀杆
|
2Cr13 F304 F316铬钼钢 低温钢 镍合金
|
|
密封面
|
SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金
|
|
填料
|
柔性石墨 PTFE
|
D343H法兰高压蝶阀主要连接尺寸：
|
公称压力 PN0.6
|
|
DN(mm)
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-d
|
M
|
H
|
H1
|
H2
|
|
50
|
108
|
140
|
110
|
90
|
16
|
3
|
4-14
|
M12
|
50
|
200
|
75
|
|
80
|
114
|
190
|
150
|
128
|
18
|
3
|
4-18
|
M16
|
50
|
226
|
98
|
|
100
|
127
|
210
|
170
|
148
|
18
|
3
|
4-18
|
M16
|
50
|
250
|
130
|
|
125
|
140
|
240
|
200
|
178
|
18
|
3
|
8-18
|
M16
|
50
|
295
|
165
|
|
150
|
140
|
265
|
225
|
202
|
20
|
3
|
8-18
|
M16
|
55
|
315
|
175
|
|
200
|
152
|
320
|
280
|
258
|
22
|
3
|
8-18
|
M16
|
60
|
380
|
220
|
|
250
|
165
|
375
|
335
|
312
|
24
|
3
|
12-18
|
M16
|
65
|
405
|
250
|
|
300
|
178
|
440
|
395
|
365
|
24
|
4
|
12-22
|
M20
|
65
|
480
|
300
|
|
350
|
190
|
490
|
445
|
415
|
24
|
4
|
12-22
|
M20
|
70
|
545
|
330
|
|
400
|
216
|
540
|
495
|
465
|
24
|
4
|
16-22
|
M20
|
70
|
550
|
360
|
|
450
|
222
|
595
|
550
|
520
|
24
|
4
|
16-22
|
M20
|
95
|
620
|
380
|
|
500
|
229
|
645
|
600
|
570
|
26
|
4
|
20-22
|
M20
|
100
|
680
|
410
|
|
600
|
267
|
755
|
705
|
670
|
30
|
5
|
20-26
|
M24
|
105
|
750
|
460
|
|
700
|
292
|
860
|
810
|
775
|
26
|
5
|
24-26
|
M24
|
105
|
820
|
530
|
|
800
|
318
|
975
|
920
|
880
|
26
|
5
|
24-30
|
M27
|
110
|
910
|
610
|
|
900
|
330
|
1075
|
1020
|
980
|
26
|
5
|
24-30
|
M27
|
120
|
930
|
640
|
|
1000
|
410
|
1175
|
1120
|
1080
|
26
|
5
|
28-30
|
M27
|
120
|
980
|
720
|
|
1200
|
470
|
1405
|
1340
|
1295
|
28
|
5
|
32-33
|
M30
|
140
|
1220
|
820
|
|
1400
|
530
|
1630
|
1560
|
1510
|
32
|
5
|
36-36
|
M33
|
160
|
1310
|
930
|
|
1600
|
600
|
1830
|
1760
|
1710
|
34
|
5
|
40-36
|
M33
|
180
|
1460
|
980
|
|
1800
|
670
|
2045
|
1970
|
1920
|
36
|
5
|
44-39
|
M36
|
180
|
1560
|
1090
|
|
2000
|
760
|
2265
|
2180
|
2125
|
38
|
5
|
48-42
|
M39
|
190
|
1670
|
1190
|
