型号：DS943Y
通径：DN50-DN2000
压力范围：PN0.6~10.0MPa,150LB~1500LB
工作温度： -40°~700°
阀体材质：WCB CF8 CF8M 2205 2507
适用介质：水、蒸汽、油品、腐蚀性
操作方式：手轮 气动 电动 液动

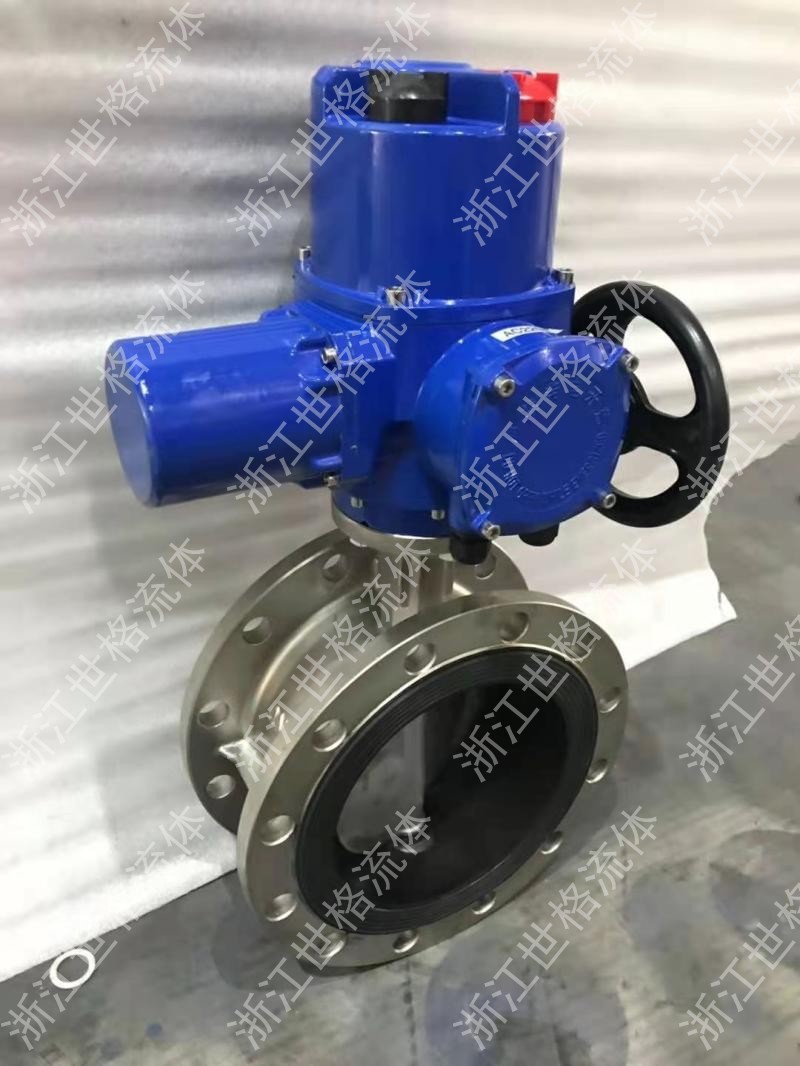

DS943H电动双向全金属硬密封蝶阀概述：
DS943H电动双向全金属硬密封蝶阀系列产品，属长寿命、节能型电动蝶阀。电动双向全金属硬密封蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动双向全金属硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向全金属硬密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
DS943H电动双向全金属硬密封蝶阀特点：
由于电动双向全金属硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
DS943H电动双向全金属硬密封蝶阀技术参数：
|
阀体形式
|
直通铸造阀
|
|
公称通径
|
DN50～1600mm
|
|
公称压力
|
PN1.0、1.6、2.5
|
|
法兰标准
|
JB、ANSI、GB、HG、JIS等
|
|
连接形式
|
法兰式、对夹式
|
|
压盖型式
|
压板压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
|
阀板形式
|
蝶形
|
|
流量特性
|
开关型(线性)、调节型(等百分比)
|
|
执行器型号
|
DZW、CHR、381R、HQ、Q型
|
|
主要技术参数
|
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
DS943H电动双向全金属硬密封蝶阀零件材料：
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
轴承
|
奥氏体不锈钢、304氮化
|
|
填料
|
柔性石墨
|
DS943H电动双向全金属硬密封蝶阀性能规范：
|
公称通径
|
DN(mm)
|
50～1000
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
|
渗漏率
|
＜0.1×DNmm3/s (符合GB/T13927-92标准)
|
|
适用温度
|
碳钢:-29℃～425℃ 不锈钢-40℃～600℃
|
|
适用介质
|
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
|
|
驱动形式
|
蜗杆蜗轮传动、气传动、电传动
|
DS943H电动双向全金属硬密封蝶阀主要连接尺寸：
|
公称压力 PN0.6
|
|
DN(mm)
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-d
|
M
|
H
|
H1
|
H2
|
|
50
|
108
|
140
|
110
|
90
|
16
|
3
|
4-14
|
M12
|
50
|
200
|
75
|
|
80
|
114
|
190
|
150
|
128
|
18
|
3
|
4-18
|
M16
|
50
|
226
|
98
|
|
100
|
127
|
210
|
170
|
148
|
18
|
3
|
4-18
|
M16
|
50
|
250
|
130
|
|
125
|
140
|
240
|
200
|
178
|
18
|
3
|
8-18
|
M16
|
50
|
295
|
165
|
|
150
|
140
|
265
|
225
|
202
|
20
|
3
|
8-18
|
M16
|
55
|
315
|
175
|
|
200
|
152
|
320
|
280
|
258
|
22
|
3
|
8-18
|
M16
|
60
|
380
|
220
|
|
250
|
165
|
375
|
335
|
312
|
24
|
3
|
12-18
|
M16
|
65
|
405
|
250
|
|
300
|
178
|
440
|
395
|
365
|
24
|
4
|
12-22
|
M20
|
65
|
480
|
300
|
|
350
|
190
|
490
|
445
|
415
|
24
|
4
|
12-22
|
M20
|
70
|
545
|
330
|
|
400
|
216
|
540
|
495
|
465
|
24
|
4
|
16-22
|
M20
|
70
|
550
|
360
|
|
450
|
222
|
595
|
550
|
520
|
24
|
4
|
16-22
|
M20
|
95
|
620
|
380
|
|
500
|
229
|
645
|
600
|
570
|
26
|
4
|
20-22
|
M20
|
100
|
680
|
410
|
|
600
|
267
|
755
|
705
|
670
|
30
|
5
|
20-26
|
M24
|
105
|
750
|
460
|
|
700
|
292
|
860
|
810
|
775
|
26
|
5
|
24-26
|
M24
|
105
|
820
|
530
|
|
800
|
318
|
975
|
920
|
880
|
26
|
5
|
24-30
|
M27
|
110
|
910
|
610
|
|
900
|
330
|
1075
|
1020
|
980
|
26
|
5
|
24-30
|
M27
|
120
|
930
|
640
|
|
1000
|
410
|
1175
|
1120
|
1080
|
26
|
5
|
28-30
|
M27
|
120
|
980
|
720
|
|
1200
|
470
|
1405
|
1340
|
1295
|
28
|
5
|
32-33
|
M30
|
140
|
1220
|
820
|
|
1400
|
530
|
1630
|
1560
|
1510
|
32
|
5
|
36-36
|
M33
|
160
|
1310
|
930
|
|
1600
|
600
|
1830
|
1760
|
1710
|
34
|
5
|
40-36
|
M33
|
180
|
1460
|
980
|
|
1800
|
670
|
2045
|
1970
|
1920
|
36
|
5
|
44-39
|
M36
|
180
|
1560
|
1090
|
|
2000
|
760
|
2265
|
2180
|
2125
|
38
|
5
|
48-42
|
M39
|
190
|
1670
|
1190
|
